产品描述

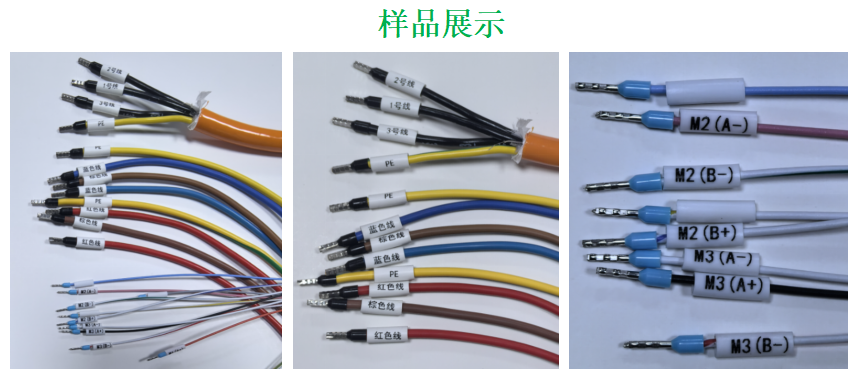

效果展示
|
项 目 |
规 格 / 内 容 |
|
名 称 |
管型端子穿号码管伺服压接机 |
|
型 号 |
WZ-G820 |
|
控制方式 |
10寸屏人机介面、电气控制、电动为和气动相结合，实现电气一体化控制。 |
|
运行模式 |
放线感应自动触发运行和手动操作触发，可加装脚踏启动开关。 |
|
线号规格 |
适用RV软线等大部分线材，规格0.3至6平方(目前小于0.5平方需提供物料配治具)。 |
|
号码管规格 |
0.5至6平方PVC套管，可打印管长度10至40mm |
|
号码管打印 |
色带热转印方式，可装50米和100米散卷色带。 |
|
打印内容 |
屏上输入和USB下载，中英文字符打印，内容可正反打印。 |
|
端子规格 |
0.3(定制)0.5至6平方；端子绝缘体长度11mm以内、导体长度20mm 以内。 |
|
剥皮和穿入 |
剥皮长度6-30mm ，穿入胶壳位置电机调节可控制，解放手动械限位调出入。 |
|
剥皮方式 |
旋转剥皮、平行剥皮、旋转扭线、方向可正转和反转。 |
|
端子供给 |
振动盘送料、一盘通用，只需简单调整可用。 |
|
压接形状 |
正形四边形压接，伺服电机压接，压接高度大小随意可调；压接形状可定制专用压接模。 |
|
更换产品 |
人工更换号码管和端子不同规格治具、调整振动盘、选用原有参数，控制记忆参数调用。 |
|
生产能力 |
约3.2s/单支产品，具体有可能因线材有所变化 （视为机器单次运行周期），人工操作时约4s/单支产品（根据线材而定）。 |
|
自动检测 |
检测色带有无、号码管有无、电线取出、端子有无检测、等等各种运行检测。 |
|
电 源 |
电源AC220V/50Hz(单相) 10A ；内部电源DC24V、DC30V、AC30V ；总功率1500W。 |
|
气 源 |
0.5-0.6Mpa（请使用稳定清洁干燥气源）。 |
|
工作温湿度 |
0～35℃（机器周围温度）、 30～80%HR （不可结露）。 |
|
尺寸和重量 |
W600mm(前宽)×L650mm(前后深)×H1200mm(高) (不含凸出物)、 重量约140KG 。 |

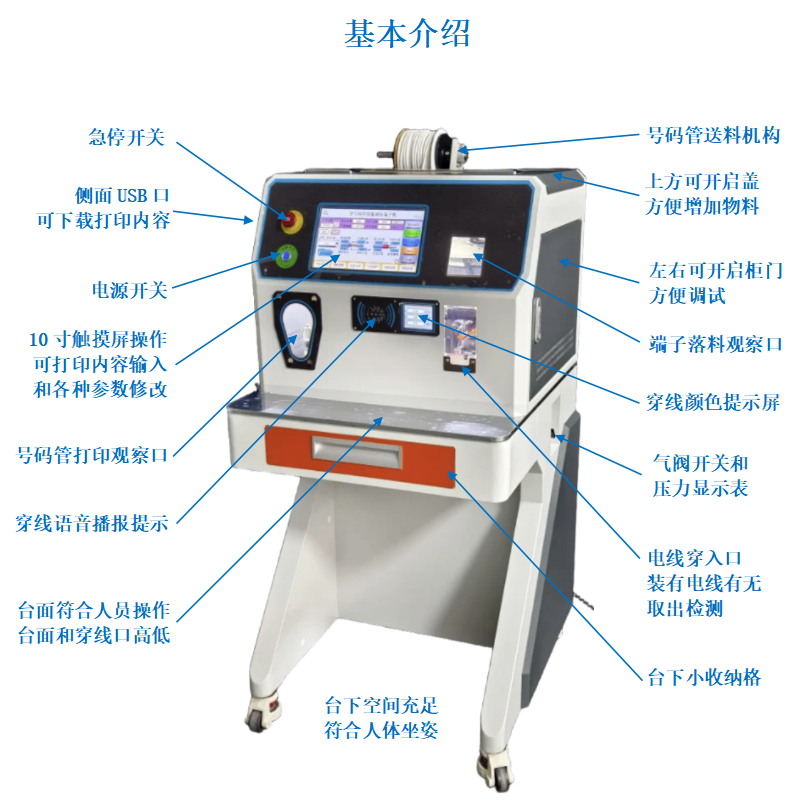

管型端子穿号码管伺服压接机是一款操作简单、高效、性价比高、高品质半自动预绝缘管型端子穿号码管伺服压接机。
实现热转印号码管打印、送号码管、人手穿号码管、剥线、扭线、穿管端子、压接管端子一体化设备，可屏上输入打印内容、USB下载打印内容、自动打印号码管、自动送管、振动盘供料、电动夹线、电动剥皮、伺服扭线、穿端子、伺服压接；触摸屏操作、电动调整穿入距离、设定参数保存。
特点：
- 电动和气动相结合多样化。
- 整体落地式外观设计、符合人体坐姿。
- 机器动作灵活性强，安全操作。
- 自动触发或可加脚踏开关启动，快捷方便。穿线颜色提示显示和语音播报，提高生产效率。
